Laddare för riktigt små ackar
bosse_jansson
Skicka mail
Hej,
Kan någon tipsa mig om det finns en NiMh/NiCd-laddare för riktigt små laddströmmar. Skall kunna ge 10mA eller rent av 8mA, om möjligt...
Gärna automatisk, eftersom jag gillar hängslen och livrem när det gäller elprylar.


--------------------------------
...sådär lagom vintage...

2015-03-07 18:25:26
RE: Laddare för riktigt små ackar
Gasman
Skicka mail
Då är det nog bara en spänningskälla, en serieresistans (beräknad enligt Ohms lag) och eventuellt en timer som fimpar laddningen efter X timmar som gäller. Så laddades ju i princip alla NiCd-ackar förr i tiden, dvs då Lill-Babs fortfarande låg på listorna och man dreglade på grannpöjkens Puch Dakota...


Om man inte vill etsa kretskort och löda själv! Det finns ju färdiga delta-V kretsar där man enkelt kan styra vilka strömmar man vill ha. Men vad är det för små gulliga celler du har hittat och vad ska du ha dem till?

//Mange
www.strangnasmodellflygare.se

Licensed by the Swedish Civil Contingencies Agency to accuire pure nitromethane

  Endast döda laxar flyter medströms...

2015-03-07 18:49:17
RE: Laddare för riktigt små ackar
bosse_jansson
Skicka mail
Ja...men när jag nu googlar runt, hittar jag  DEN HÄR LADDAREN

Den tycks kunna leverera laddströmmar från 5mA (!), och dessutom klara en rad olika celltyper.
Kan det va' nåt...?

Specifikation här nedan:


For Battery types: Lithium Polymer/Lithium Ion/Lithium Manganese (1s to 4s balanced and 2s unbalanced), A123 (LiFePO4) (1s to 4s balanced and 1s to 5s unbalanced), NiCd/NiMH (1s to 12s unbalanced), Pb (6v and 12v)

Pack capacity: 5 mAh to 32Ah (charge time limited to max 8 hours)

Input voltage: 10-16VDC, reverse polarity protected

Input current: 1A to 5A, software limited, user adjustable using PC software

Power conversion: DC/DC converter, 125 kHz, 90% efficiency

Nominal Output Voltage: 1.58, 3.65, 4.10, and 4.20 volts per cell (user adjustable using CCS); 19V maximum

Output battery charge current: Adjustable range 5mA to 4A, limited by 5A input current*

Continuous max output power: 58W @ +12VDC input

Voltage calibration: Cell voltage measurements are factory calibrated to a standard traceable to NIST; calibration is to +/- 6 mV

Current calibration:Charge current is factory calibrated on a 4A standard; calibration is to +/- 1mA

Measurement accuracy:
Voltage resolution: 0.1mV
Voltage tolerance: +/- 6mV
Charge current: +/- 1%
Capacity added to pack: +/- 1%
Percent capacity (“Fuel”): +/- 20%

Serial data output: 19.2kbps, 8 bits, 1 start bit, 1 stop bit, no parity

Data integrity: Checksum, CRC checking

Output battery connector: “Cellpro” compatible, JST PA series, 5 position

LCD: 2 line, 16 character, light grey/blue backlit




.
--------------------------------
...sådär lagom vintage...

2015-03-07 23:24:47
RE: Laddare för riktigt små ackar
reparatörn
Skicka mail
Bosse,

Uppgivna värden verkar OK.....men jag har bara ögnat igenom listan. Laddare som kunde justeras till att ge låga laddströmmar fanns redan för en 40 år sedan eller så. En leverantör var ACE R/C i Higginsville, Missouri. Jag har förstås en sådan själv, men har byggt om den (dvs stoppat "joxet" i en lite större låda så att en liten 220/110 V trafo får plats). Den är förstås av konstantströmtypen, CVC's var inte direkt vanliga då.

Bottom line....visst borde det finnas laddare som levererar blygsamma laddströmmar även idag. Laddaren Du har hittat borde fungera. Min enda kommentar är att den KANSKE kommer att kräva regelbunden(?) kalibrering, men om så är fallet borde kalibreringsinstruktioner visas bland de övriga instruktionerna. Jag ser också att DC/DC omvandlaren har en påstådd verkningsgrad på 90%, vilket verkar högt.....MEN switchfrekvensen är hela 125 kHz, så helt orimligt är det ju inte.

Jag tror att det här är vad Du söker. Klart värt att prova.



Douglas

"Han är galen Lew. Han bygger leksaksflygplan". Kapten Frank Towns (Jimmy Stewart) i den första filmen "Flight of the Phoenix".

2015-03-08 00:10:41
RE: Laddare för riktigt små ackar
Michael
Skicka mail
Bygg en egen konstantströmkälla av exemplvis em
n LM317-krets. Superenkelt, billigt och väl fungerande.

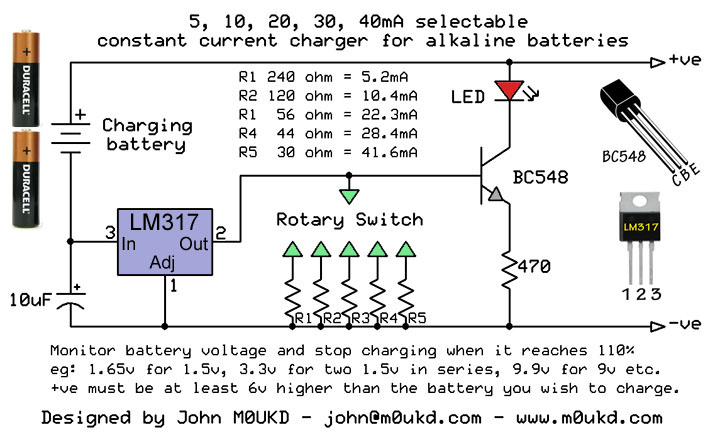

Här är ett exempel bland många som finns på Internet:



Det står visserligen alkalinceller på bilden men det kan du bortse från. Denna krets fungerar perfekt för såväl NiCd- som NimH-batterier.

2015-03-08 06:09:05
RE: Laddare för riktigt små ackar
reparatörn
Skicka mail
Michael,

Joo......LM317 skulle "fixa biffen". Men som Du säger är det en konstantströmsladdare. Som jag läser Bosses önskemål sökte han dessutom en konstantspänningsladdare också......och då blir det genast mycket svårare. Och dyrare förstås. Så Bosse får nog ta fram stora hästhandlarplånboken nu. Stora Hästhandlarplånboken känner man igen på att den är så tjock och stinn att den endast kan hållas ihop med gummiband

Douglas

"Han är galen Lew. Han bygger leksaksflygplan". Kapten Frank Towns (Jimmy Stewart) i den första filmen "Flight of the Phoenix".

2015-03-08 17:56:56
RE: Laddare för riktigt små ackar
bosse_jansson
Skicka mail
Jaha....efter att ha bitit ihop ordentligt och blundat, har jag nu beställt laddaren...
Den kan ju ladda det mesta, så alldeles fel blir det nog inte...

Orsaken till min ursprungliga fråga är att jag (på ett bekvämt och "idiotsäkert" sätt) vill kunna ladda celler som dessa:
CELL, 80mAh
CELL, 250 mAh
...hopsatta till 4,8V-paket.  Dessa finns bl.a. hos Elfa

Tack för alla synpunkter och tips !

.
--------------------------------
...sådär lagom vintage...

2015-03-08 20:11:33
RE: Laddare för riktigt små ackar
Michael
Skicka mail

Citat från: reparatörn
Michael,

Joo......LM317 skulle "fixa biffen". Men som Du säger är det en konstantströmsladdare. Som jag läser Bosses önskemål sökte han dessutom en konstantspänningsladdare också......och då blir det genast mycket svårare. Och dyrare förstås. Så Bosse får nog ta fram stora hästhandlarplånboken nu. Stora Hästhandlarplånboken känner man igen på att den är så tjock och stinn att den endast kan hållas ihop med gummiband


För att ladda de batterier Bosse anger så funkar LM317 och liknande kretsar perfekt då de laddas med konstant ström. Bygget är superenkelt då anslutningarna är så få att ett kretskort är överflödigt och priset för kretsen några kronor. Har man en hästhandlarplånbok är i och för sig kostnaden ingen faktor i sammanhanget...

2015-03-08 20:36:44
RE: Laddare för riktigt små ackar
reparatörn
Skicka mail
Michael,

Visst....LM317 är busenkel, men det Bosse ville ha var en "Connect and Forget" typ av laddare. Och då måste det bli en konstantspänningsladdare. Konstantströmsladdaren slutar ju aldrig ladda acken, eller hur? Skall man bygga en egen konstantspänningsladdare blir det en annan krets. Min egen konstantspänningsladdare som jag knåpade ihop för evigheter sedan använde en LM723- jag vet inte vilken specifik krets som gäller idag, men då var det i alla fall LM723.

Laddaren Bosse avser köpa verkar vara rätt. Enda(?) kruxet är att "Nominal Output Voltage" kan kräva att Bosse ställer in rätt värde. Men Bosse är ganska klipsk, så det ordnar sig. Dessutom borde det följa med rimligt detaljerade instruktioner som förklarar hur man hanterar denna avancerade 12V fältladdare.

Douglas

"Han är galen Lew. Han bygger leksaksflygplan". Kapten Frank Towns (Jimmy Stewart) i den första filmen "Flight of the Phoenix".

2015-03-09 10:08:19
RE: Laddare för riktigt små ackar
bosse_jansson
Skicka mail
Jovisst...om det bara handlar om att hålla koll på önskad output, och att laddningarna sedan sköter sig själva, känner jag mig mer än nöjd.

Ovannämnda småackar som jag vill kunna hantera, gör att jag kan fortsätta använda mina befintliga mottagare/servon ett tag till, trots att mina flygetyg tenderar att minska i storlek, och viktväkteriet därmed blir allt mer påtagligt....

Men, i en framtid kan jag tänka mig att (till småflyget) helt fasa ut de gamla 4,8
V-prylarna, till förmån för mottagare och servon av 3,7V-typ, och att då kunna mata utrustningen med en liten 1S-Lipo, som knappt väger någonting alls.
Dessa grejor finns ju redan, och här ser jag "framtiden"....



.
--------------------------------
...sådär lagom vintage...

2015-03-09 11:13:37
RE: Laddare för riktigt små ackar
reparatörn
Skicka mail
Bosse,,

Är det inom det rimligas(?) gräns att nu försöka styra med R/C Sigurd Isacssons "ingenjörsberäknade" modeller? Han (Sigurd) körde ju hårt med det. När det gäller klassikern Auster så kunde den ju flygas (en kort stund) med last. Men hur mycket? Vet inte, men tänk om det gick? Jag tänker mig då en liten elmotor som ersättning för gummisnodden. Självlart blir Austern eller exempelvis Big Boy tyngre än det var tänkt, men skulle det fungera?

Ifall Du vill experimentera....jag köpte via Tradera en Sigurd Isacsson Saab Safir ("Lättbyggd Stilig Stark") enligt texten på kartongen. Du känner säkert till hur den är byggd, med en blandning av balsaträ och pappersbitar. Byggsatsens pappersark har jag förstorat upp till ungefär storlek A3, samma med ritningen. Jag har några extra ex förstås. Du får gärna en sats pappersark från mig. Nu har byggsatsens papper varit valt med avsikt på minsta möjliga vikt, för det är väldigt tunt. Det A3 papper jag använde är "vanligt" kontorspapper, men bygget blir ju större också. Är Du beredd att testa om en "steroidpumpad" Saab Safir kan förses med elmotor och R/C? Just nu tvivlar jag, men tänk om det går? Skippa landstället så sparar Du ju några gram i alla fall. Men jag tror det blir svårt...



Douglas

"Han är galen Lew. Han bygger leksaksflygplan". Kapten Frank Towns (Jimmy Stewart) i den första filmen "Flight of the Phoenix".

2015-03-09 12:23:36
RE: Laddare för riktigt små ackar
bosse_jansson
Skicka mail
Jodå, med dagens pyttesmå el- och rc-prylar, går det faktiskt att byta gummimotorn mot en elmotor, och dessutom styra de här små balsaflaks/pappersmodellerna från fluortantens tid....

För några år sedan scannade jag delarna till Truedssons gamla "Cessna L-19", och mailade PDF:en till den gode Mario Crestani i Italien, som byggde en eldriven variant av modellen. Dock friflygande i detta fall, men han byggde in en elektronisk timer.
Hans bygge kan ses HÄR

Här ser du min f.n. minsta och lättaste "flight-pack" med två "riktiga" servon.

Dessa grejor är predestinerade att sitta i en "Gladan". Vikten ersätter (i stort sett) blyet i nosen.
Ett bygge som avstannat en aning, men som faktiskt är ganska långt gånget.
GLADAN-TRÅDEN

Självklart är jag intresserad av "mallarna" till Isacson's Safir.
Jag kan skicka något annat kul i gengäld.
Du får min adress per mail.



.
--------------------------------
...sådär lagom vintage...

2015-03-18 12:06:26
RE: Laddare för riktigt små ackar
bosse_jansson
Skicka mail
Nu har laddaren anlänt.
6 dagars leveranstid är imponerande, med tanke på avståndet.

Och här kommer det sura....den blev dyr.
Den ovan nämnda "hästhandlarplånboken" behöver inte längre någon gummisnodd, ty den är nu synnerligen tunn..

Det sved redan vid 809:- för laddare och frakt...men ok...




Men...som om jag inte redan var tillräckligt avkyld, kom ytterligare en kalldusch, i form av 240:- importmoms + exp.avgift...


Jaja....hoppas nu bara att prylen fungerar som den skall, och att det dröjer vääldigt länge innan något nytt laddarbehov uppstår...




.
--------------------------------
...sådär lagom vintage...

2015-03-18 14:13:46
RE: Laddare för riktigt små ackar
McRegor
Skicka mail
