Bläddrar i: Byggforum / Josefiin, balsabygge
2014-01-20 17:25:58
Josefiin, balsabygge
ar22dp
Skicka mail

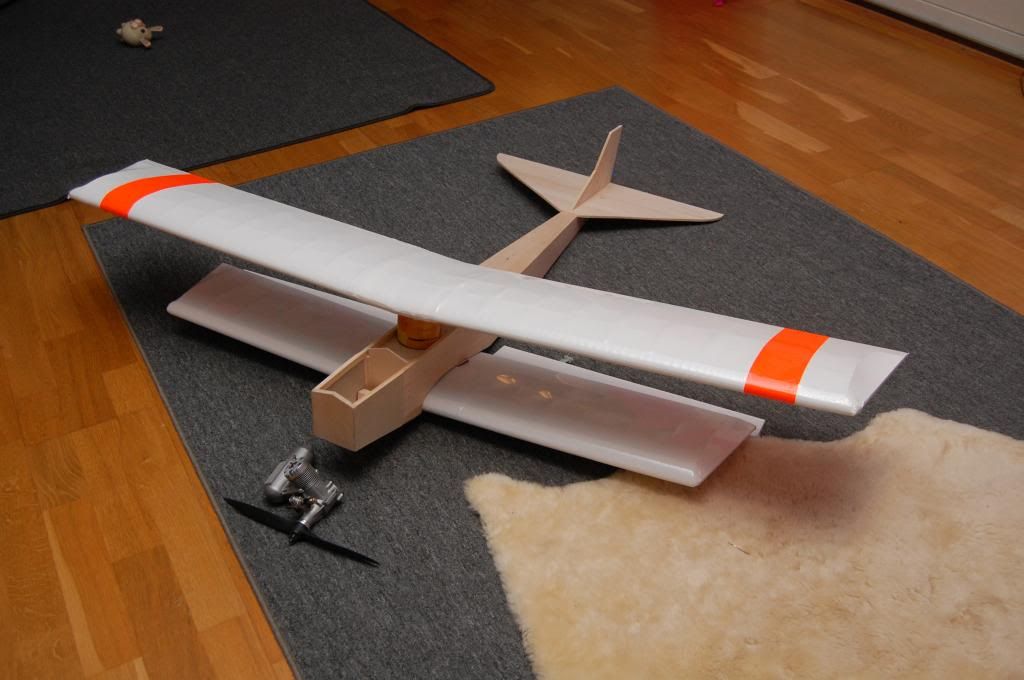

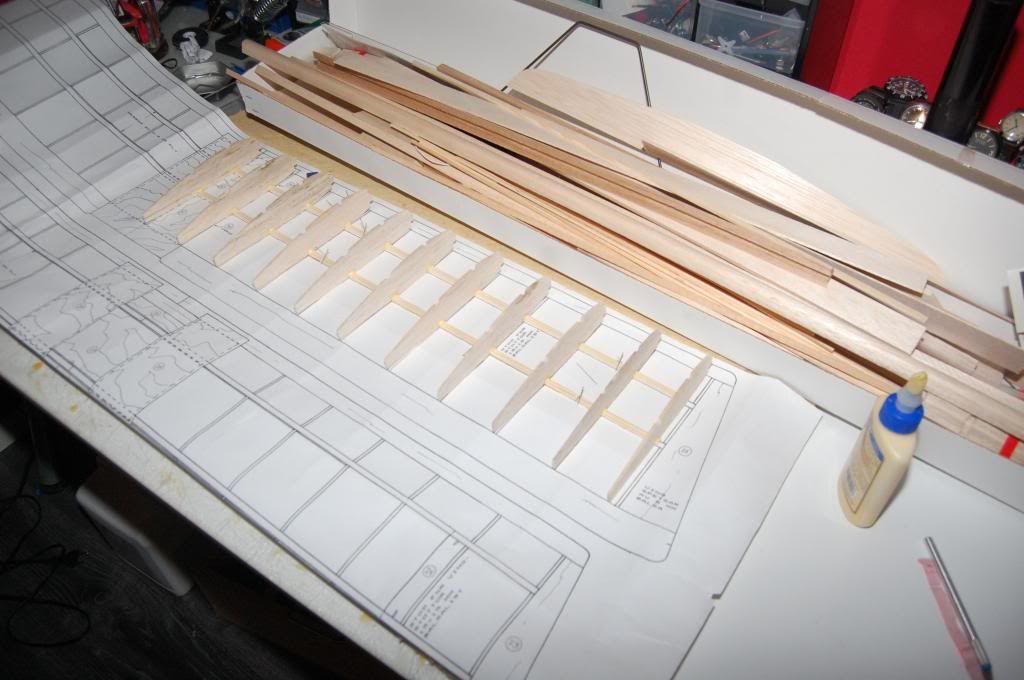

Nu har jag slutligen kommit loss och börjat bygga min Josefin. Motorn blir en OS FP .40, som förhoppningsvis blir lagom. Jag har klätt modellen med plastfilm från Hobbyking, filmen var lika smidig att använda som Oracover, men till en bråkdel av kostnaden(5m kostar 80kr).

Jag har gjort en del förändringar på modellen, istället för ett centralt skevroderservo sitter där ett i vardera vinga. Nosen har också anpassats för ett plastmotorfäste, och har plýwoodförstärkningar på sidorna.

Just nu håller jag på att klura lite för hur jag ska skydda "sittbrunnen" från oljíga avgaser, utformningen gör det svårt att använda plstfilm.





2014-01-20 18:50:26
RE: Josefiin, balsabygge
Lars 41an
Skicka mail
Montera motorn liggande!
Då hamnar det mesta av avgaskladdet under den undre vingen. Motorn blir mera lättstartad och förgasaren hamnar i nivå med bränsletanken. Man kan sätta en siliconslang på ljuddämparutloppet men då höjs tanktrycket så att det blir svårt att få stabil tomgång.


Hälsningar / Lars

2014-01-20 21:45:35
RE: Josefiin, balsabygge
StefanR
Skicka mail
Va' kul med en Josefin, den finns med på min vill-bygga-lista också.

Bygger du direkt från ritning eller från byggsats?

2014-01-20 21:47:06
RE: Josefiin, balsabygge
ar22dp
Skicka mail
Jag bygger från byggsatsen, från Tomtemora. Jag beställde den i Sommras men fick den inte förrän i december(slut på lager) :)



2014-01-21 07:54:09
RE: Josefiin, balsabygge
McRegor
Skicka mail
Var på G att bygga en sån under slutet av 70-talet (tror jag det var), köpte t o m allt virke som behövdes, men sen avtog byggivern av nån orsak. Skall bli kul att följa ditt bygge. Även jag hade ofta motorerna sidmonterade av praktiska orsaker men sen är frågan vad som är snyggast på denna typ av kärra... Du har inte funderat på en 4-taktare ? Tror att kärran kanske skulle göra sig bättre med en sån men det kanske bara är av känslomässiga orsaker.
Roger
www.mcregor.se

2014-01-21 15:08:22
RE: Josefiin, balsabygge
tobbepostis
Skicka mail
Hej jag skulle ha liggande cylinder med ljuddämparen sprutande under modellen
och sen bygga/skaffa en snygg motorkåpa som passar
Tobbe

2014-01-21 21:09:16
RE: Josefiin, balsabygge
airfoil
Skicka mail
Min Josefin hade motorn inverterad. Föreslår att Du sätter motorn liggande som på bilden här ovanför.

För att göra det snyggare kan Du yxa till en dummycylinder i samma storlek och färg som motorn och sätta på andra sidan så ser det ut som en 2-cylindrig boxermotor.

Håll baken på planet så lätt Du kan, hon vill gärna vara baktung.

2014-01-21 22:21:35
RE: Josefiin, balsabygge
Mecika
mecika@gmail.com
Fint bygge!

Tips ang sittbrunnen. Pensla den med tunn epoxy... Lamineringsepoxy funkar fint, annars tunna vanlig epoxy så kan du måla och klarlacka utanpå det sen.

2014-01-22 20:02:47
RE: Josefiin, balsabygge
ar22dp
Skicka mail
Då blir det monterad i sidled, enligt ritningen ska sidriktning inte behövas så jag monterar motorn rakt. Motorn gick precis att placera i mitten med ett par mm tillgodo mellan ljuddämpare och kropp. Jag ska försöka få tag i en bit slang för att föra bort avgaserna längre bort från undersidan av modellen.

Jag upptäckte att lämpliga roderutslag saknades på ritningen, är det någon som har en uppfattning om vad som skulle kunna vara lagom?


*** Redigerat av ar22dp klockan 2014-01-22 20:18:16 ***

2014-01-23 15:07:16
RE: Josefiin, balsabygge
tobbepostis
Skicka mail
Varför inte höger sidoriktning på motorn?Den s.k slipströmmen från propellern finns ju kvar ändå!
Tobbe

2014-01-23 18:15:44
RE: Josefiin, balsabygge
airfoil
Skicka mail

Citat från: tobbepostis
Varför inte höger sidoriktning på motorn?Den s.k slipströmmen från propellern finns ju kvar ändå!
Tobbe

Fixar man enkelt med att lägga en bricka mellan motorbocken och spantet där de vänstra skruvarna (sett bakifrån) går igenom

2014-01-23 20:43:58
RE: Josefiin, balsabygge
ar22dp
Skicka mail
Hur mycket högerriktning är man ute efter?

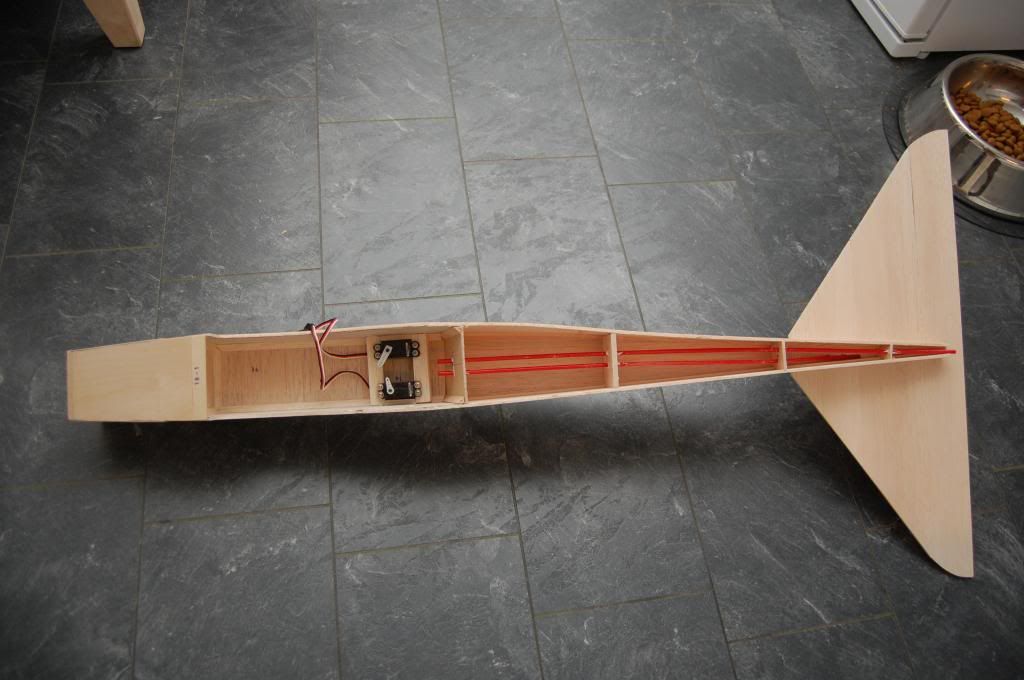

Nu är rören till stötstängerna monterade och botten monterad, skevheten i sidan gick att rätta till ganska enkelt.

2014-01-24 21:28:57
RE: Josefiin, balsabygge
P47
Skicka mail
Hallå.

Jag köpte en massa skrot av en kille för ett par år sedan, och fick med en välanvänd Josefin.
Det satt en gammal Enya 45:a i den och jag tänkte för priset jag betalade så testar jag med ny mottagare och ny acc.
Jag har sett väldigt mycket haverier och felbyggda Gårdstads modeller genom åren så mina förhopningar var låga.
Josefin hade stått i 15-20 år enligt säljaren, men snål som jag är tankade jag bara upp Jossan med 80/20 soppa och drog runt snurran och chokade ett par varv.
På med glöden och Jossan startade lätt, kanon tänkte jag och log.
Nu till provflygningen, jag behövde hela längden av banan för att komma upp, men då var gräset 5-7 cm högt. Hon lättade och kom upp på höjd, jag var förvånad hur fort hon flög. Men allt gick stabilt och första tanken gick åt till intrimning av modellen.
Landade efter 10 min. lugn och sansad flygning, kommer in i depån och skall tanka och märker att bara halva tanken har gått åt. Nu tunar jag motorn med nytt Enya 3 stift och justerar förgasaren, hon spinner som en katt på tomgång och ylar som en varg på full trottel.
Upp i luften igen och WOW hon rollar flyger inverterat, buntar och lopar perfekt, jag är i chock det skall inte gå med en Gårdstads kärra har jag hört och sett. Men det gör det.
Nu vet jag inte hur en original Josefin funkar för min är GAMMAL och sliten, hon är recin indräkt tung och obehaglig på alla sätt. Jossan har haft skevroder både uppe och nere en gång i tiden, men nu har hon bara på undervingen.
Hon e för go min Josefin :-)

2014-01-24 22:31:19
RE: Josefiin, balsabygge
ar22dp
Skicka mail

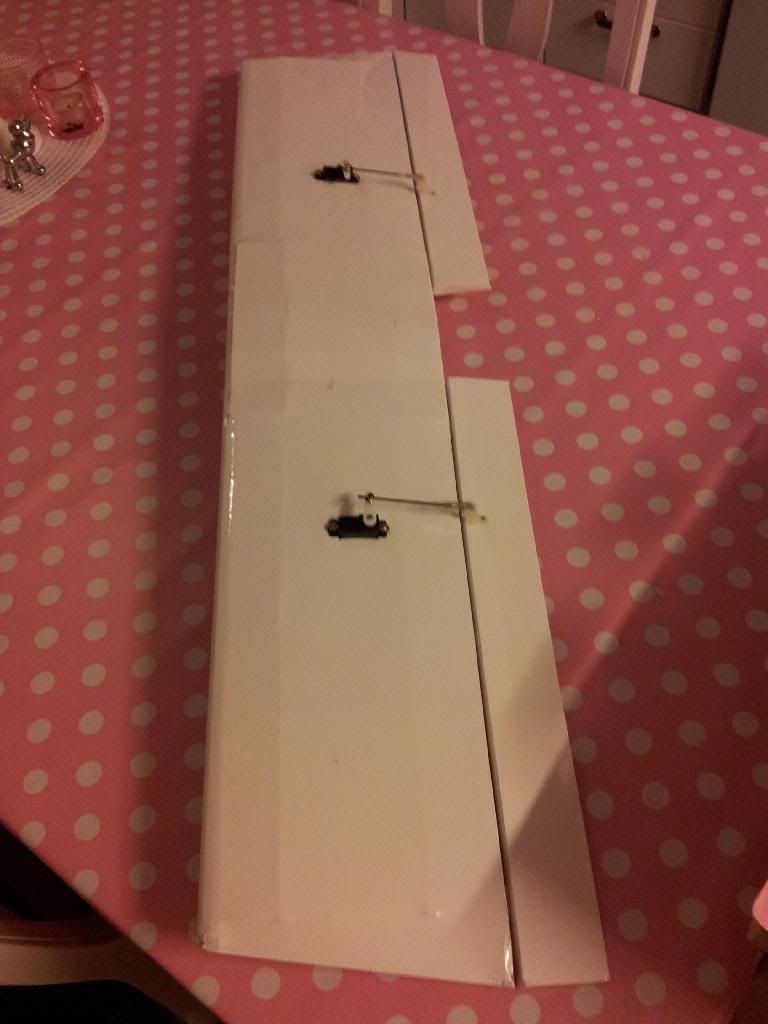

Nu är skevroderna installerade, jag valde lösningen med 2st servon, Jag har aldrig lyckats med lösningen med ett servo i mitten som styr båda, har bara fått en massa glapp och sladder.


2014-01-25 09:29:12
RE: Josefiin, balsabygge
airfoil
Skicka mail
Enkel, snygg installation.
Keep up the good work!

Ser fram emot rapport från provflygning

2014-01-25 13:09:58
RE: Josefiin, balsabygge
Cox
Skicka mail
Centralt servo är väldigt enkelt tycker jag...

Ett trick för att slippa glapp är att lagra piano tråden direkt i epoxy, det blir då helt glapp-fritt.
Man smörjer bara in tråden med fett innan man limmar med epoxy, limmet fäster inte på tråden och vips så har man fått en perfekt passning. :)




/Kör så det ryker!

2014-01-26 14:22:53
RE: Josefiin, balsabygge
ar22dp
Skicka mail
Nu har jag fotsatt bygget och monterat upphängningen till övre vingen. Balkarna är fästa mot kroppsspanten med epoxi och resten är surrat med björntråd och därefter förseglat med CA-lim. Lösningen blir inte jättevacker, förhoppningsvis blir det bättre om jag målar upphängningen till övervingen svart tillsammans med sittbrunnen.

lamineringsepoxi inköpt på biltema för sittbrunnen.




2014-01-26 17:49:09
RE: Josefiin, balsabygge
airfoil
Skicka mail
Snyggt. Ett tips:
På min Josefin hade övervingen en stark tendens att sitta snett nät jag spänt fast med gummisnoddarna. Jag löse det genom att limma en liten furulist på tvären precis framför och bakom vingen när den var i rätt position.

Dessutom hade jag limmat in 2st rundträbitar vid bakkanten som styrde in mellan de längsgående för att centrera vingen

2014-01-26 18:10:23
RE: Josefiin, balsabygge
aeroparts
Skicka mail
Kul att se att det byggs i stugorna.
Själv knåpade jag ihopa en något " modifierad" Josefin i begynnelsen med OS 40 FSR i nosen.
Den flög underbart.
Lycka till!
/Lennart


2014-01-26 18:44:34
RE: Josefiin, balsabygge
ar22dp
Skicka mail
Jag läste om att man kunde måla tankutrymmet med en blandning av vitlim/vatten för att göra det tåligare för bränslespill. Är det någon som har testat det?

2014-01-27 20:31:08
RE: Josefiin, balsabygge
ar22dp
Skicka mail

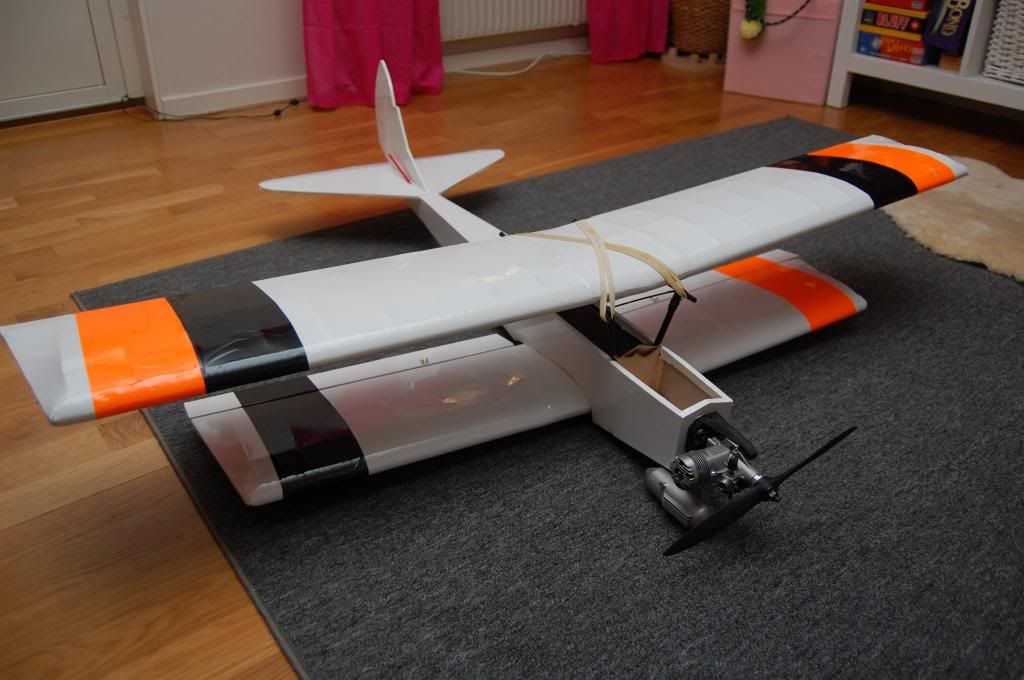

Motorbocken är inpassad med motorn, och allting passar. Eftersom modellen blir helvit har jag pimpat vingspetsarna med tydligare färger så att modellen syns bättre i luften. Nästa steg blir att expoxybehandla sittbrunnen och måla den svart.



2014-02-02 23:06:54
RE: Josefiin, balsabygge
ar22dp
Skicka mail
På grund av lukten från epoxy och det kalla vädret utomhus fick det bli en alternativ lösning, sittbrunnen målades med vitlim/vatten, svart sprayfärg och sedan klarlack(vill minnas att detta fungerade bra på en annan modell).




2014-02-16 01:16:30
RE: Josefiin, balsabygge
Mjoelner
Skicka mail

Citat från: aeroparts
Kul att se att det byggs i stugorna.
Själv knåpade jag ihopa en något " modifierad" Josefin i begynnelsen med OS 40 FSR i nosen.
Den flög underbart.
Lycka till!
/Lennart


Du den där såg ju jäkligt cool ut, nu blev jag sugen på en sån :)

2014-02-16 01:28:06
RE: Josefiin, balsabygge
Mjoelner
Skicka mail

Citat från: ar22dp
På grund av lukten från epoxy och det kalla vädret utomhus fick det bli en alternativ lösning, sittbrunnen målades med vitlim/vatten, svart sprayfärg och sedan klarlack(vill minnas att detta fungerade bra på en annan modell).



Det lär funka bra. Målade utsidan på motorspantet på min Ultimate med utspätt vitlim med lite svart färg i (färgen för att det skulle vara mörkt innanför motorkåpan). Det har blivit en hel del oljekladd där inne, inte minst när jag tappade dämparen, och det har funkat alldeles utmärkt.


2014-02-19 11:30:16
RE: Josefiin, balsabygge
Finnräser
splugenpass@hotmail.com
Josefin är en trevlig bus(k)kärra. Den är något kort i nosen, så man bör bygga den lätt i rumpan samt flytta allt "tungt" inkråm så långt fram som möjligt, rent generellt. Den flyger med 25:a och uppåt. Kompisen hade 40 fyrtakt i sin - vilket var "lagom" till manövrer (men ej lodrätprestanda). Vill man, kan man lätt "fokkerisera" sin Josefin, genom att ändra lite former här o där. Utan att frångå själva grundkonceptet. Eller ge den "stuk" efter andra förebilder, t ex 30-tals dubbeldäckare. Bygget här ser jättebra ut. Original skev på bara undervingen räcker till "vardagsbruk". Vill man ha den rappare kan man förstås ge den skev på övervingen med. Lycka till med kärran!

Tommi

2014-07-01 20:51:13
RE: Josefiin, balsabygge
ar22dp
Skicka mail
Nu är min Josefin färdig, och provflugen ett antal gånger. Roderutslagen var lite luriga att få till, höjdrodret behöver inte så stora utslag medans skevrodren behöver ganska mycket.



Motorn, OS FP .40 är lite i minsta laget. Den ska bytas till en ASP .46, denna väger dessutom mer så att jag kan skippa ballasten i nosen. Fästena för både över och undervingen behöver förbättras något, vingarna tenderar att glida runt lite. Tillfälligt fixat genom att sätta fler gummiband. I övrigt har flygplanet väldigt trevliga egenskaper utan några överaskningar.

Video på flygning

2014-07-01 21:01:07
RE: Josefiin, balsabygge
Thomas Berggren
thomasbergren@hotmail.com
Den länken var det nåt skumt med...


.................
Jag är en lagom ung man med en lysande framtid bakom mig!

2014-07-01 21:38:29
RE: Josefiin, balsabygge
ar22dp
Skicka mail
Den fungerar, det var bara Vimeo som inte hade hunnit processa klart filmen!

2014-07-01 21:47:51
RE: Josefiin, balsabygge
StaffanA
Skicka mail
Ser ju inte ut på videon att ha för klen motor precis, men smaken är som baken...
Min flög ok med ASP30 fyrtakt

Staffan
i Höllviken

2014-07-01 22:17:38
RE: Josefiin, balsabygge
Thomas Berggren
thomasbergren@hotmail.com

Citat från: ar22dp
Den fungerar, det var bara Vimeo som inte hade hunnit processa klart filmen!


Ja, NU funkar det!
Ser ju sk*tbra ut!


.................
Jag är en lagom ung man med en lysande framtid bakom mig!

2014-07-21 11:33:02
RE: Josefiin, balsabygge
ar22dp
Skicka mail
Nu har jag gjort ca 20st flygningar med Josefin, en väldigt trevlig modell. Motorn är utbytt från OS 40 FP till en ASP .46, som ger betydligt bättre drag.

De brister som finns är framförallt problem med vinginfästningen, trots ordentligt spända gummiband, 6st per vinge, så halkar dom runt lite i manövrarna. Skevroder enbart på nedanvingen räcker inte riktigt till för akrobatik, vinterns projekt kommer bli att bygga skevroder på ovanvingen och ordna en bättre vinginfästning. Annars är jag super nöjd.

Vide på flygning

2014-07-21 13:37:27
RE: Josefiin, balsabygge
StaffanA
Skicka mail
Josefin var aldrig tänkt som ett aerobatikplan, med vingen på gondol,
V-formen och profilen på vingarna och deras fastsättning.

ASP46 ? Inte undra på att vingarna flyttar sej..

2014-07-21 14:25:40
RE: Josefiin, balsabygge
bosse_jansson
Skicka mail
Jag har själv aldrig ägt en Josefin, men jag hade åtskilliga "omkring mig" under 80-talet, och vad jag minns satt det en .25:a tvåtakt i nosen på i stort sett alla.

.
--------------------------------
...sådär lagom vintage...

2014-07-21 19:55:45
RE: Josefiin, balsabygge
pernstig
Skicka mail
Jag hade en byggd efter Bo Gårdstads originalritning 1980 med en vändspolad OS .40 tvåtakt som jag tyckte var alldeles tillräcklig. Minns också att jag vid ett tillfälle fick motorstopp under en låg rygglägespassage och lyckades rolla rätt och landa rakt fram.


2014-07-22 10:21:38
RE: Josefiin, balsabygge
McRegor
Skicka mail
Håller med de som anser att en .46:a är övermotorisering på denna kärra och den var som sagt inte tänkt som aerobatic-kärra utan mera som en stillsam glidare så att vingen förskjuter sig får nog lastas på övermotoriseringens och aerobatic-flygningens konto. Var ytterst nära att bygga en sådan här själv på den tiden det begav sig men av nån anledning genomfördes inte det projektet vilket nog var litet synd.
Roger
www.mcregor.se

2014-07-24 14:40:42
RE: Josefiin, balsabygge
ar22dp
Skicka mail
Helt klart är det nog så att konstruktionen inte riktigt orkar påfrestningarna från min .46a. Nu fungerar det dock bra, klossar under ovanvingen som håller den på plats, och stag mellan vingarna som fixerar dessa mot varandra.


2014-07-24 17:20:10
RE: Josefiin, balsabygge
StaffanA
Skicka mail
Det är väl klart att det blir risig aerobatik - där är
ju ingen pilot !
