Rubrik: Fyra vingservon en kontakt!
Artikel skapad av: bogieboy Skicka mail 2012-04-03

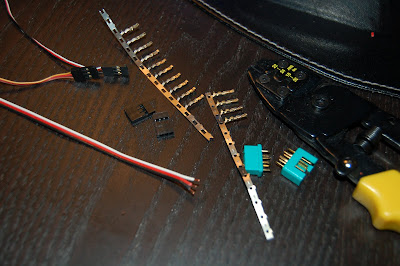

Tänkte visa lite hur jag gjorde min kontakt till dom fyra servona i Funcuben. och detta är vad som behövs en Multiplexkontakt med 6 stift och fyra servo kontakter. Jag hade två över från ett par gamla trasiga servon men jag blev tvungen att göra två eftersom jag behöver fyra. Och en riktig presstång för servostift är väldigt bra att ha om man vill få glapp fria kontakter. :-D

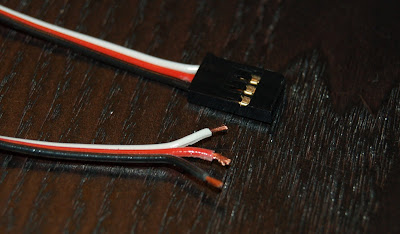

Jag börjar med att skala ungefär två mm på servosladden.

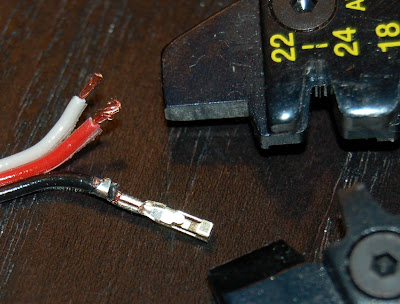

Sen lägger jag i sladden i stiftet innan jag bryter loss den för att det är hundra gånger lättare att klämma ner dom yttersta två stiften runt sladdens yttre hölje. och när sladden sitter hyfsat så bryter jag bort den från listen.



Och då är det ganska lätt att pressa kontakten utan att den far runt och man tappar greppet hela tiden. Och se till att stiften runt sladden åxå får ett ordentligt tryck så hela stiftet sitter i både det yttre höljet och kopparkablarna!



Sen gör jag likadant med alla stift snabbt och lätt färdigbrett :-P Sen ska dom in i servohylsan se till att få dom på rätt håll!

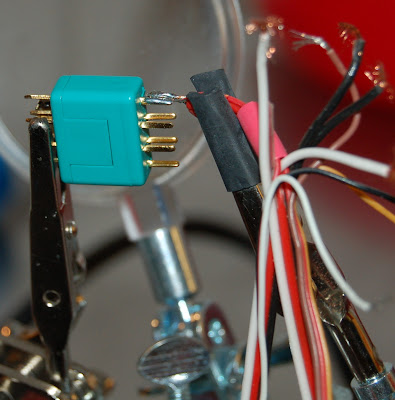

Sen går jag vidare med lödningen jag buntar ihop alla pluss i en bunt och likadant med minus kablarna sen förtennar jag både stiftet på Multiplexkontakten och servosladdarna så blir det busenkelt att löda det hela jag löder med hög värme så man får vara snabb så man inte bränner sönder kontakte eller sladdar!



Så där ja då va delen som ska vara i planet klart fyra kontakter har blivit en! :-)

Nu till delen på vingen



Jag börjar med att kapa servosladdarna i lagom längd!



Sen separerar jag och skalar alla kablarna!

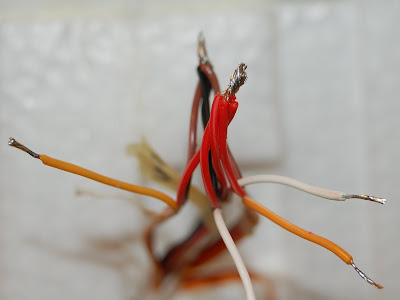

Sen på med ten på alla sladdar. Alla plus löder jag ihop och likadant med minus. Lägg även tenn på alla stift på kontakten.



Sen är det bara att löda. Glöm inte krympslangen ;-)



Men se upp så du inte råkar krympa in ett stift för mycket! :-P

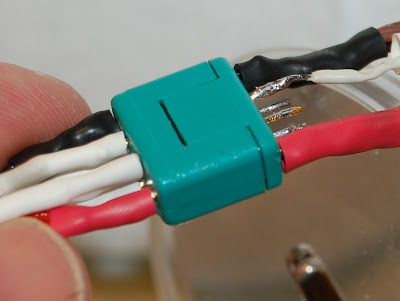

Men sen va det klart.



Nu är det bara en kontakt att koppla när jag kommer till flygfältet :-D
